Схемы,чертежи, типовые проекты

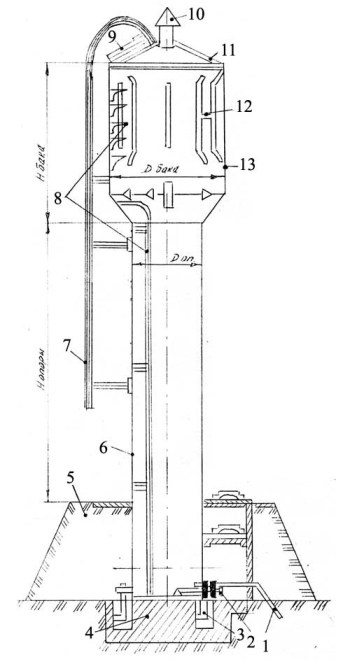

Схема водонапорной башни состоит из водонапорного резервуара или бака запаса воды и поддерживающей конструкции - ствола. Различные схемы башни Рожновского применяются в составе оборудования для водоснабжения из скважины артезианской.
Типовые башни системы Рожновского
Объем бака и высота поддерживающей конструкции башни (измеряемая от поверхности земли до низа бака) определяются в процессе проведения основных расчетов системы водоснабжения и принимаются как заданные при проектировании башни. Далее из типовых башен выбирается ближайшая большая.

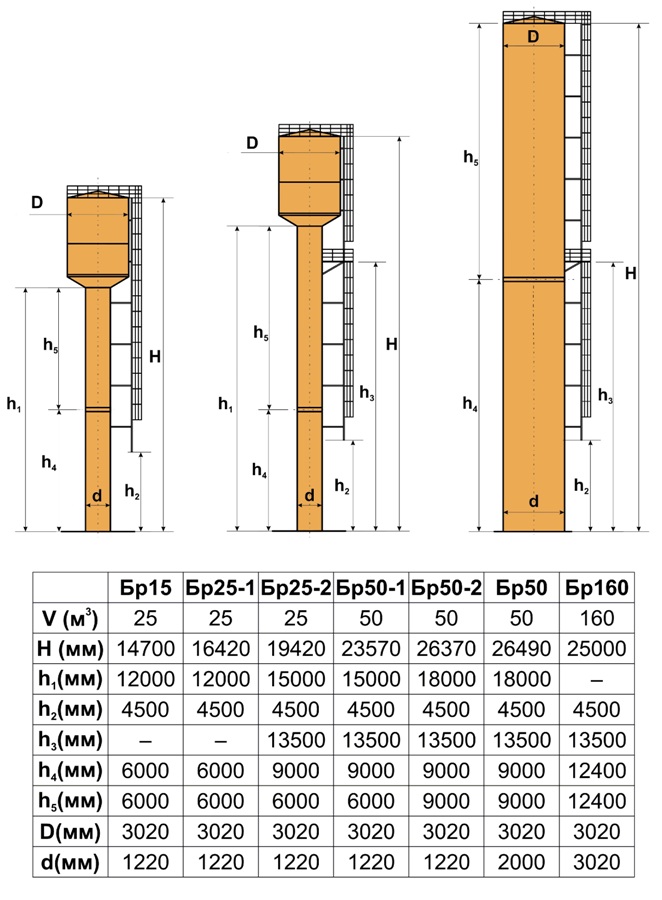

Типовые размеры водонапорной башни
|
Наименование |
Высота опоры, м |
Диаметр опоры, мм |
Высота бака, м |
Высота башни, м |
Давление башни, атм |
Масса башни, тн |
|
ВБР- 15 м3 |
8 |
1020 |
3,5 |
11,5 |
1,1 |
2,8 |
|
ВБР- 15 куб |
12 |
1020 |
3,5 |
15,5 |
1,5 |
3,1 |
|
ВБР- 25 м3 |
12 |
1020 |
4,5 |
16,5 |
1,6 |
4,3 |
|
ВБР- 25 куб |
15 |
1020 |
4,5 |
19,5 |
1,9 |
4,9 |
|
ВБР- 50 м3 |
15 |
1020 |
8,6 |
23,6 |
2,3 |
6,3 |
|
ВБР- 50 куб |
18 |
1020 |
8,6 |
26,6 |
2,6 |
6,8 |
|
ВБР- 50 м. куб |
18 |
2000 |
8,6 |
26,6 |
2,6 |
8,6 |
|
ВБР- 160 куб м |
26 |
3020 |
26 |
26 |
2,6 |
11,3 |
